五金模具有哪些种类 如何进行五金模具设计

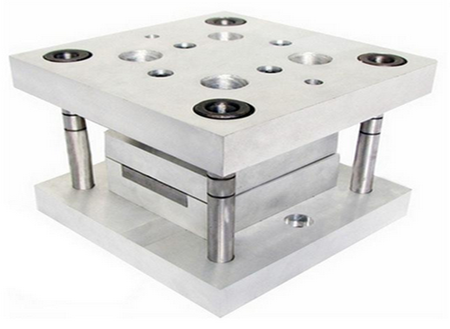

五金模具是在工业生产中，用各种压力机和装在压力机上的专用工具，通过压力把金属材料制出所需形状的零件或制品，这种专用工具统称为五金模具。郑州五金模具可根据不同的工艺性质、工序组合程度、产品的加工方法可分为冲裁模、弯曲模、拉深模、成形模等。五金模具结构分为上模和下模，其中工作零件和必要的固定零件等是不可缺少的。下面一起来和郑州五金模具厂家了解一下如何进行五金模具设计吧！

五金模具厂家的五金模具都有哪些种类：

1、根据工艺性质分类：

（1）冲裁模沿封闭或敞开的轮廓线使材料产生分离的模具。如落料模、冲孔模、切断模、切口模、切边模、剖切模等。

（2）弯曲模使板料毛坯或其他坯料沿着直线（弯曲线）产生弯曲变形，从而获得一定角度和形状的工件的模具。

（3）拉深模是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。

（4）成形模是将毛坯或半成品工件按图凸、凹模的形状直接复制成形，而材料本身仅产生局部塑性变形的模具。如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。

（5）铆合模是借用外力使参与的零件按照一定的顺序和方式连接或搭接在一起，进而形成一个整体。

2、根据工序组合程度分类

（1）单工序模在压力机的一次行程中，只完成一道冲压工序的模具。

（2）复合模只有一个工位，在压力机的一次行程中，在同一工位上同时完成两道或两道以上冲压工序的模具。

（3）级进模（也称连续模）在毛坯的送进方向上，具有两个或更多的工位，在压力机的一次行程中，在不同的工位上逐次完成两道或两道以上冲压工序的模具。

（4）传递模综合了单工序模和级进模的特点，利用机械手传递系统，实现产品的模内快速传递，可以大大提高产品的生产效率，减低产品的生产成本，节俭材料成本，并且质量稳定可靠。

3、依产品的加工方法分类

（1）冲剪模具：是以剪切作用完成工作的，常用的形式有剪断冲模、下料冲模、冲孔冲模、修边冲模、整缘冲模、拉孔冲模和冲切模具。

（2）弯曲模具：是将平整的毛胚弯成一个角度的形状，视零件的形状、精度及生产量的多寡，乃有多种不同形式的模具，如普通弯曲冲模、凸轮弯曲冲模、卷边冲模、圆弧弯曲冲模、折弯冲缝冲模与扭曲冲模等。

（3）抽制模具：抽制模具是将平面毛胚制成有底无缝容器。

（4）成形模具：指用各种局部变形的方法来改变毛胚的形状，其形式有凸张成形冲模、卷缘成形冲模、颈缩成形冲模、孔凸缘成形冲模、圆缘成形冲模。

（5）压缩模具：是利用强大的压力，使金属毛胚流动变形，成为所需的形状，其种类有挤制冲模、压花冲模、压印冲模、端压冲模。

五金模具厂家如何进行五金模具设计：

  1、进行材料（产品材料，模具材料）方向的研讨。

  2、凹凸模间隙大小。

  3、导正销位置和数量充分。

  4、是否考虑废料反弹，顺送模出料是否顺畅。

  5、是否设计了监视器，废料反弹传感器。

  6、定位板和浮升销选择适当。

  7、螺栓（包括卸料螺栓）数量，大小，位置是否选择适当。

  8、考虑冲裁力，选择冲床。
